ООО "Микросистема"

Работаем более 6 лет

Одним из передовых конструктивных решений, разработанных ООО «Микросистема», является применение во всех видах изделий цифрового высокоточного специализированного измерителя электрических параметров и высоконадежного интерфейса передачи данных CAN

Отличное качество

Опыт работы на российском рынке средств измерений показал, что наши модули по многим параметрам превосходят аналогичные устройства других изготовителей

Постоянное развитие

Новым направлением деятельности ООО «Микросистема» является разработка информационно-коммуникационных технологий и производство оборудования для интеллектуальных систем распределенной энергетики

Наши заказчики

Наши измерительные приборы много лет успешно применяются на РЖД, в Московском Метрополитене и на объектах ЖКХ.
Значительная часть автономных энергетических комплексов активно используется в Ямало-Ненецком автономном округе и на Камчатке

О нас

Почему нас выбирают

ООО «Микросистема» специализируется на разработке и производстве систем контроля и управления для энергетических установок и технологического оборудования

Продукция ООО «Микросистема» прошла испытания в целях утверждения типа средств измерений

Приказ №1736 от 14 июля 2022 г. Федерального агентства по техническому регулированию и метрологии (Росстандарт)

О нас

Почему нас выбирают

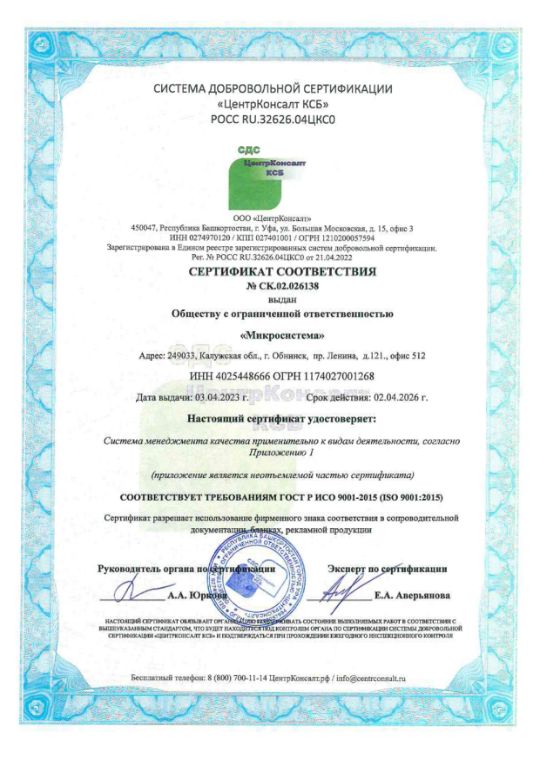

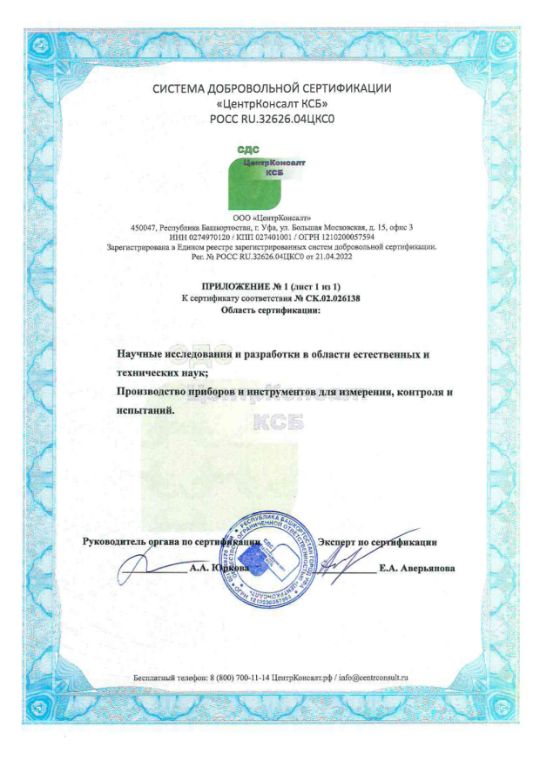

В ООО «Микросистема» разработана и внедрена система менеджмента качества (СМК), которая прошла сертификацию на соответствие требованиям ГОСТ Р ИСО 9001-2015. (Сертификат соответствия № СК.02.026138)

О НАС

Почему нас выбирают

О НАС

ПОЧЕМУ НАС ВЫБИРАЮТ

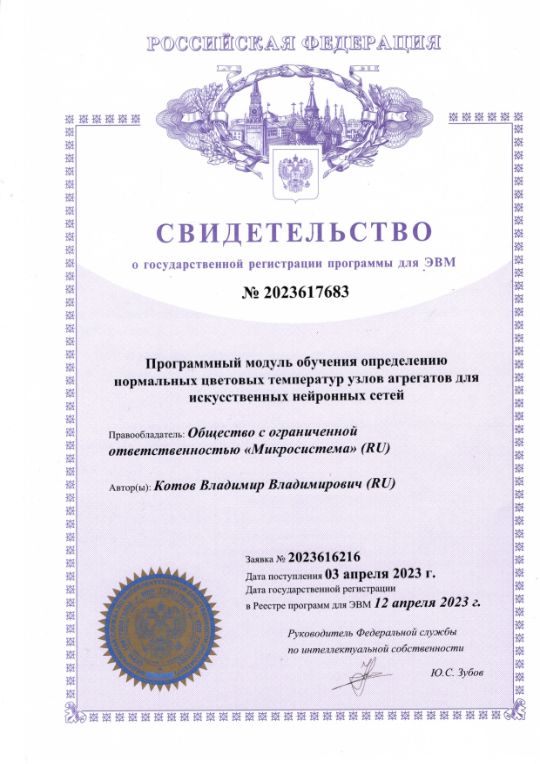

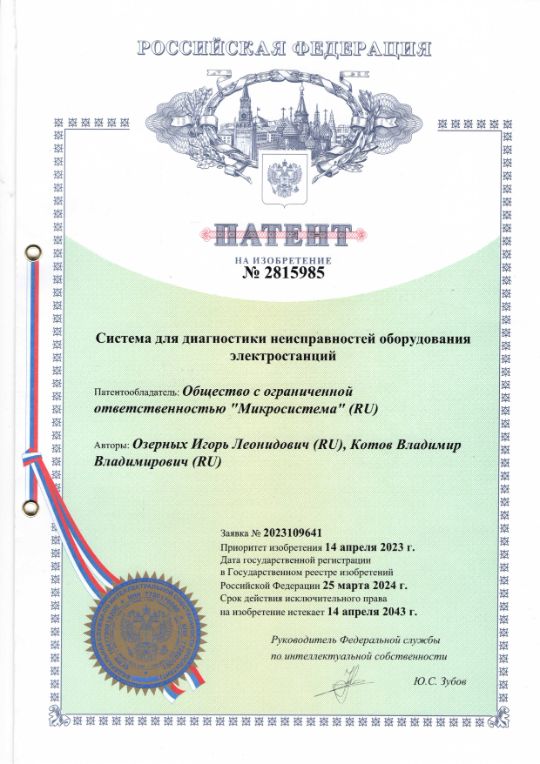

Наличие собственных изобретений в области контроля технического состояния промышленных объектов, систем автоматического контроля неисправностей оборудования, которые используются при техническом обслуживании электростанций.

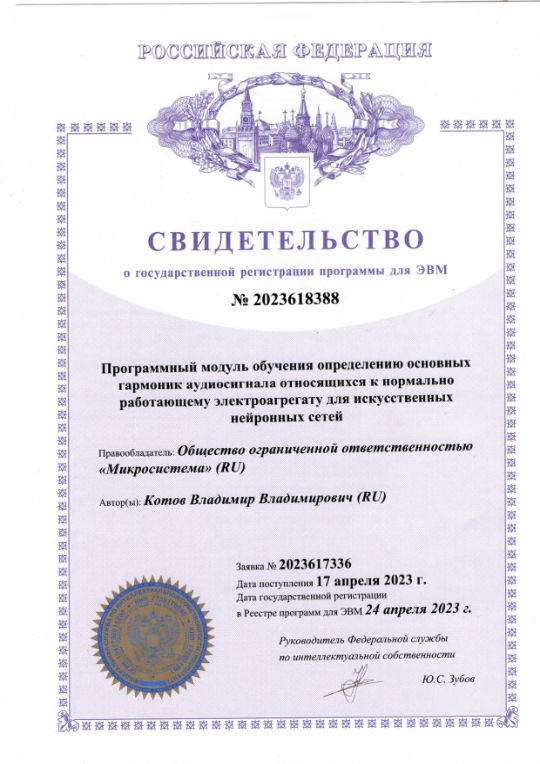

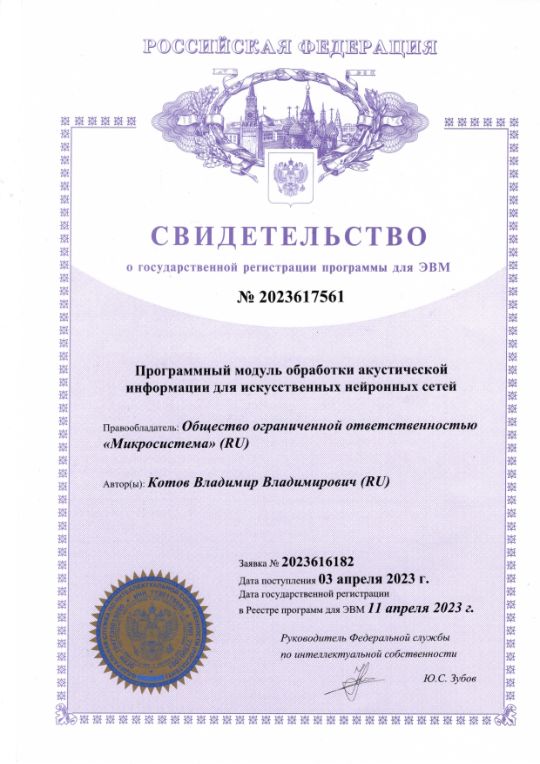

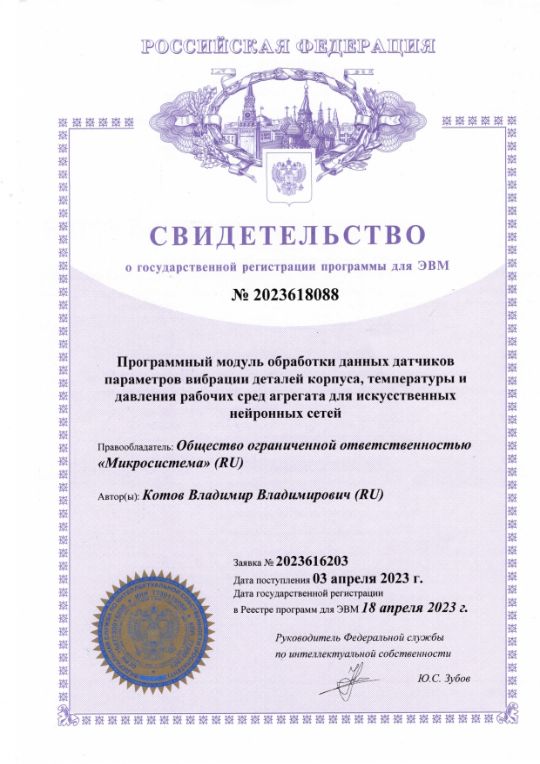

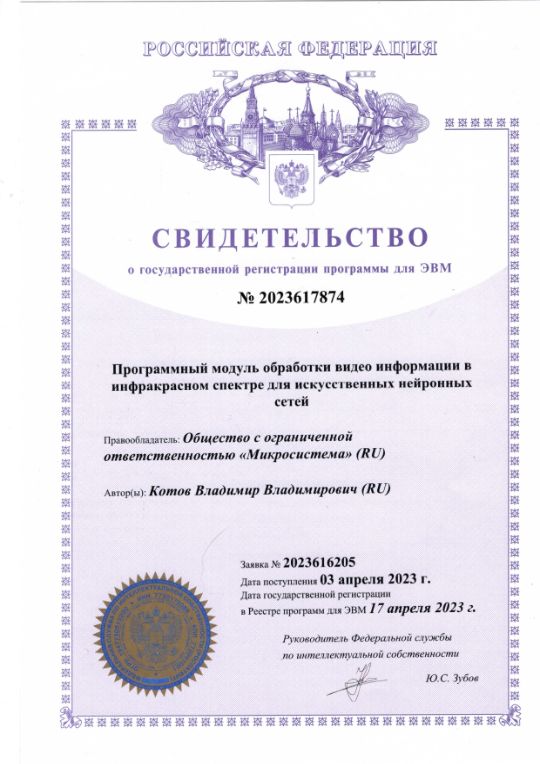

Наши системы диагностики неисправностей оборудования электростанций содержат модули аудиоконтроля с возможностью приема акустических сигналов от оборудования электростанции; модули комплексов датчиков параметров вибрации деталей корпуса, температуры и давления рабочих сред оборудования; модули видео контроля, выполненные с возможностью обработки видеопотока в инфракрасном спектре; модули сбора и обработки информации с применением искусственных нейронных сетей

Написать нам

Каталог

КАТАЛОГ ПРОДУКЦИИ

МКИ предназначены для автоматического контроля сопротивления изоляции

МОДУЛИ КОНТРОЛЯ И УПРАВЛЕНИЯ, МОДУЛИ КОНТРОЛЯ ИЗОЛЯЦИИ

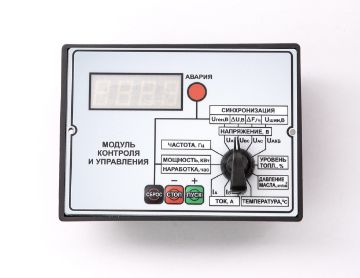

Модуль контроля и управления для электроагрегатов
5.130.245
Номер в ГРСИ РФ: 86168-22

МКУ предназначены для измерений напряжения, частоты и силы переменного тока электросети, активной мощности, потребляемой нагрузкой генератора, температуры масла и охлаждающей жидкости, избыточного давления масла, уровня топлива, напряжения постоянного тока аккумуляторной батареи и автоматического управления режимами работы дизельных электроагрегатов и электростанций мощностью до 715 кВт.
В зависимости от заказа, МКУ могут иметь два основных исполнения, отличающиеся номинальной частотой переменного тока измеряемой трехфазной сети - 50 Гц и 400 Гц. МКУ каждого из основных исполнений имеют различные дополнительные конструктивно-программные исполнения, различающиеся настроенными диапазонами измерений унифицированных сигналов, поступающих от первичных преобразователей температуры масла и охлаждающей жидкости, избыточного давления масла и уровня топлива, установленных на электроагрегате.
Знак поверки наносится на лицевую часть МКУ в любом удобном месте, не препятствующем работе с МКУ. Серийный номер, обеспечивающий идентификацию каждого экземпляра средства измерений, наносится на индивидуальную этикетку и имеет цифровое обозначение.
Для предотвращения несанкционированного доступа на МКУ имеются одноразовые пломбы, нанесенные на один или несколько винтов, фиксирующих заднюю крышку корпуса и гайку крепления галетного переключателя.
Уровень защиты встроенного в МКУ ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

МОДУЛЬ КОНТРОЛЯ И УПРАВЛЕНИЯ ДЛЯ ЭЛЕКТРОАГРЕГАТОВ

Принцип действия МКУ при измерении параметров трехфазной цепи основан на измерении по каждой фазе сигналов напряжения и силы переменного тока и вычислении среднеквадратичного значения напряжения и силы тока, активной мощности и частоты напряжения.

Принцип действия МКУ при измерении температуры, уровня топлива и избыточного давления основан на измерении унифицированных аналоговых сигналов напряжения постоянного тока, силы постоянного тока или сопротивления постоянного тока, поступающих от первичных преобразователей, не входящих в состав МКУ, и преобразовании результатов измерений в эквивалентный цифровой сигнал измеряемой величины.
Номинальное напряжение питания:
12- 12 В; 24-24В
Номинальная частота измеряемой цепи:
4 - 400 Гц; 5 - 50 Гц
0 — без датчиков тока
1 - с модулем МДТ для 1НОМ до 60А

Порядковый номер конструктивно-программного исполнения
М — исполнение с разъемами 2EDGV без М — с разъемами MPW
Метрологически незначимая часть ПО представляет собой алгоритмы управления дизельных электроагрегатов и электростанций и настраивается производителем МКУ под работу с конкретным электроагрегатом.

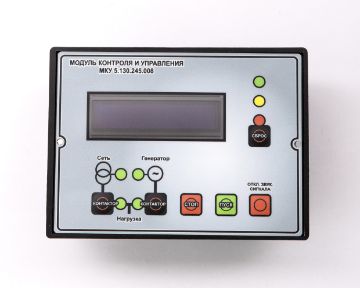

МОДУЛЬ КОНТРОЛЯ И УПРАВЛЕНИЯ ДЛЯ ЭЛЕКТРОАГРЕГАТОВ
5.130.245.008

НОМЕР В ГРСИ РФ: 86168-22

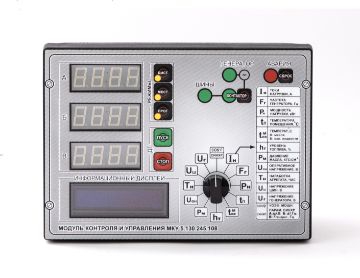

Конструктивно МКУ представляют собой устройство, основу которого составляет электронная плата, установленная в защитный пластиковый корпус. На лицевой стороне корпуса расположены кнопки управления, галетный переключатель и светодиодные индикаторы, на задней стороне корпуса расположены клеммные колодки для подключения к измеряемой сети и первичным преобразователям температуры масла и охлаждающей жидкости, избыточного давления масла, уровня топлива, установленных на электроагрегате и не входящих в комплект поставки МКУ. МКУ изготавливаются в трех корпусах, отличающихся внешним видом.
Программное обеспечение (ПО) является внутренним (встроенным), устанавливается при изготовлении МКУ, пользователь не имеет возможности считывания и модификации ПО.

ПО разделяется на метрологически значимую и метрологически незначимую части.

Метрологически значимая часть ПО неизменна и выполняет функцию преобразования результатов измерений рабочих параметров дизельных электроагрегатов и электростанций в цифровой сигнал, поступающий в дальнейшем в метрологически незначимую часть ПО и на индикатор для отображения результатов измерений. Влияние ПО на метрологические характеристики учтено при их нормировании.

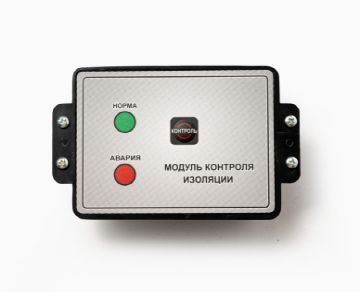

МОДУЛЬ КОНТРОЛЯ ИЗОЛЯЦИИ

Модули контроля изоляции МКИ предназначены для измерений электрического сопротивления изоляции относительно корпуса в электрических трехфазных или однофазных сетях с изолированной нейтралью с номинальными междуфазными напряжениями 230 В или 400 В частотой 50 Гц или 400 Гц.

Написать нам

ПРИБОРЫ И УСТРОЙСТВА СИЛОВОЙ ЭЛЕКТРОНИКИ

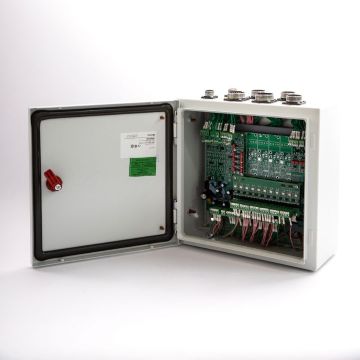

БЛОК СБОРА И ОБРАБОТКИ ИНФОРМАЦИИ

Блок сбора и обработки информации является электронным устройством на основе микропроцессоров и
предназначен для сбора и обработки данных измерений параметров трёхфазного
дизельного электроагрегата с функцией передачи результатов измерений по сети CAN.

Галерея

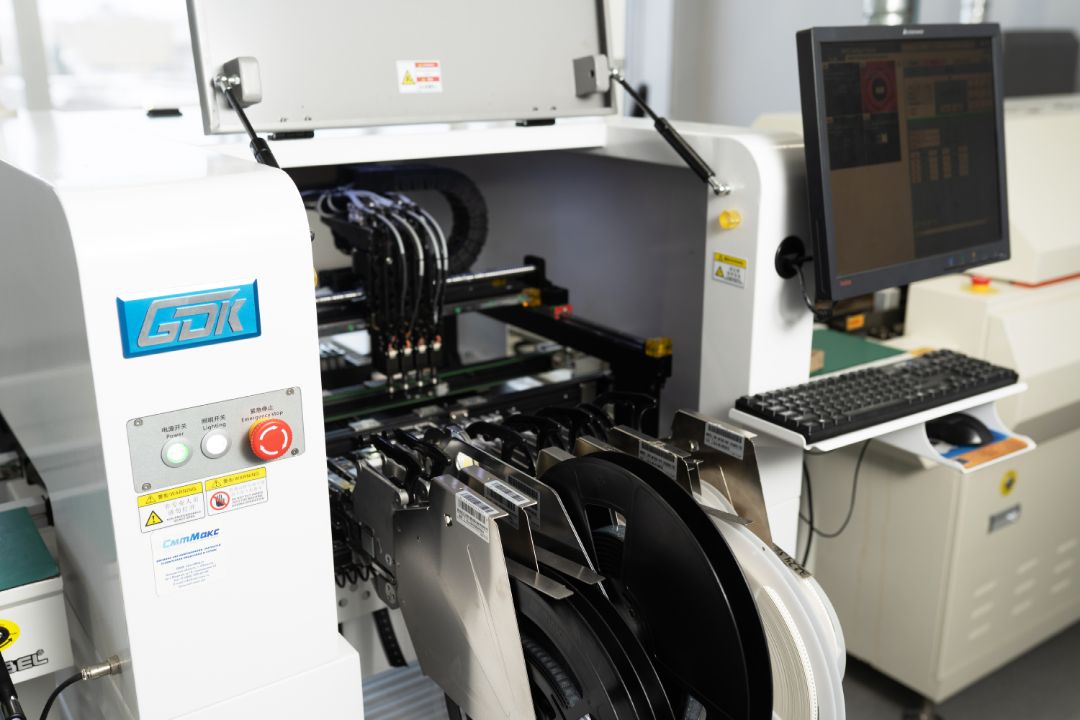

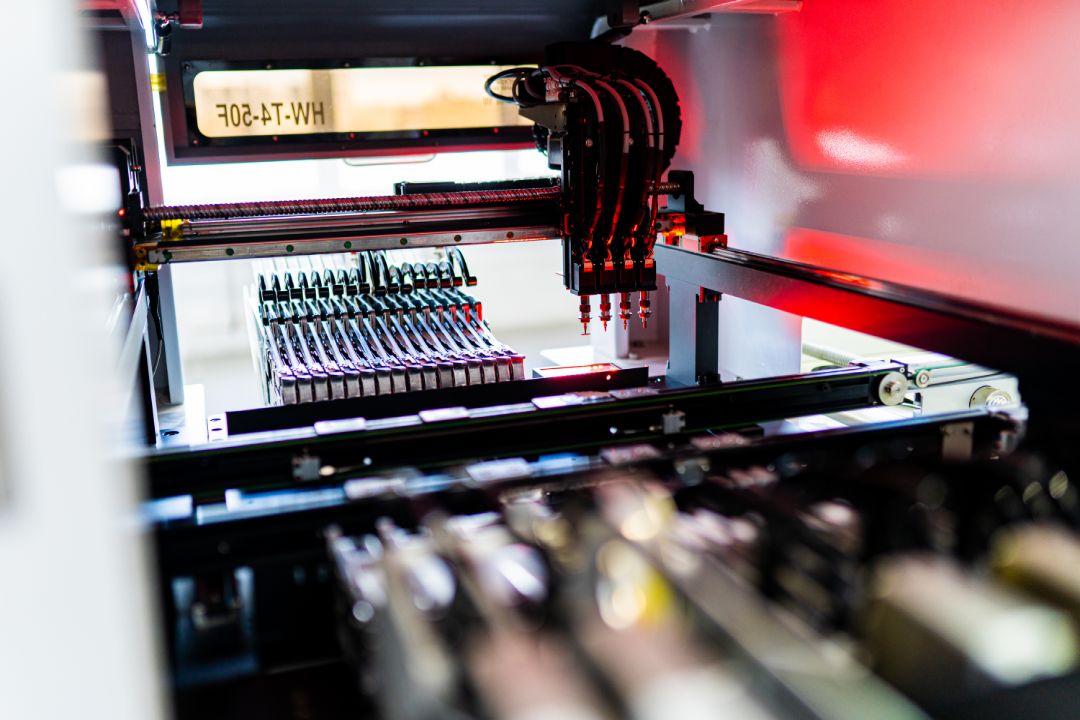

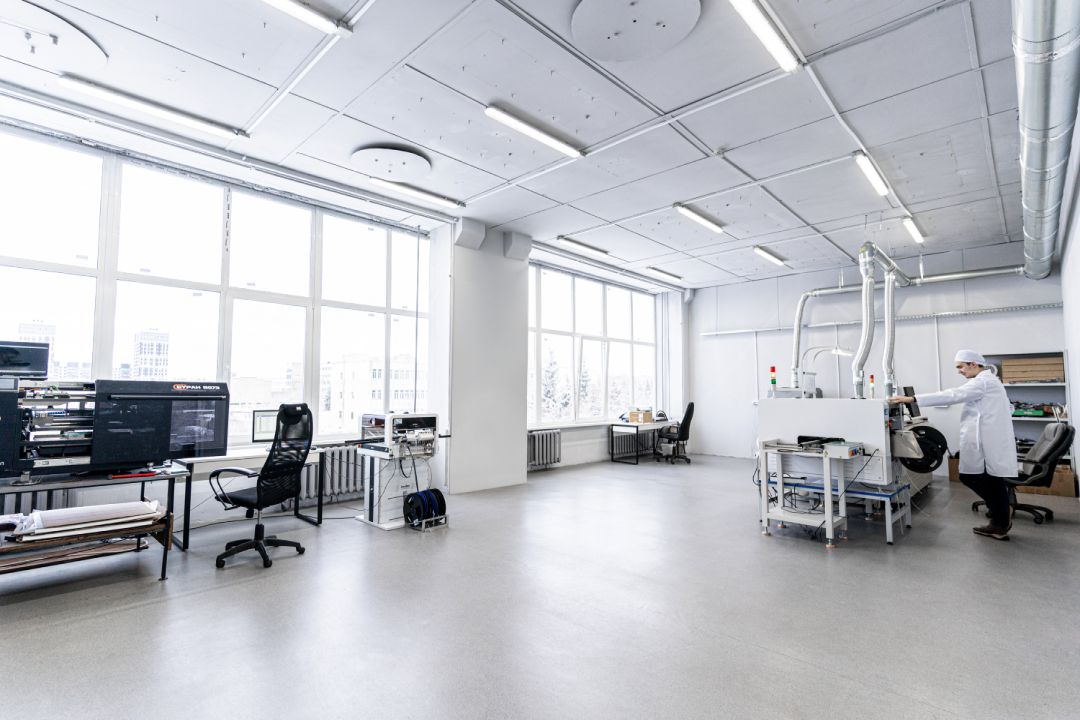

НАШЕ ПРОИЗВОДСТВО
